Клапан управления для систем умягчения воды, обзор

Производители клапанов

На просторах интернета есть в большей степени бюджетные производители клапанов, именуемые маркой Runxin. Это китайский бренд, удобный для любого типа фильтрующей установки, совмещающий настройку автоматической фильтрации и распределение потоков жидкости внутри него.

Если рассматривать клапаны дороже, из Европы, то такие установки продаются в системах умягчения жидкости для частных жилых построек. На российском рынке есть бренды:

• Clack;
• Fleck;
• VIPECO.

Клапан управления умягчения воды

Опишем детальнее что из себя представляют клапаны или блоки управления. Это коммутаторы потоков жидкости. Бывают как для скоростных фильтров, так и для пятицикловых.

Чтобы прошел процесс умягчения монтируют установку с пятицикловыми блоками, где сам блок управления позволяет выставить режимы:

• Рабочий;
• Обратная промывка загрузки за счет потока исходной жидкости;
• Регенерация загрузки за счет реагента, который поступает из бака по инжектору;
• Отмывка загрузки от реагентов за счет растворов.

Если смотреть изнутри, то управляющий клапан умягчения воды устроен по такой конструкции: пластиковый корпус внутри имеет 2 гладких диска. Один неподвижен, второй – наоборот! За счет электромотора запускается первый диск, либо же доступно ручное управление. Для каждого из дисков есть перегородка, и при движении одного из них поучается сквозной промежуток. Вот через него и происходит движение воды. Такая система удобна, когда по таймеру вступает в работу устройство, и жидкость поступает с турбины расходомера.

Когда диски настроены на пропуск потока, для двигателя идет сигнал на завершение работы. Пропустив какое количество жидкости, диски закрываются, и двигатель запускается автоматом. Такие действия повторяются циклично, пока не пройдут все нужные режимы. Если рассматривать модельный ряд, то конкретные серии клапанов управления оснащены поршнями. Их порядок действий связан с движением дисков.

На примере систем умягчения и обезжелезивания воды и клапанов от «Runxin» и bnt рассмотрим сами рабочие диски, точнее материал, из которого они и выполнены. Это закаленная керамика высокого качества. Именно за счет нее добиваются нужной стойкости к воздействию коррозии, а также правильной работы без протечки.

Большая часть клапанов из Китая или Европы имеют цветные светодиодные экраны, упрощающие настройку системы. На нем можно разобраться с режимами работы, выставить регенерацию или промывку. Важно понимать, что для пользователя не будет трудным запрограммировать под свои нужды устройство, поскольку интерфейс достаточно прост, понятен без инструкции.

Умягчение воды управляющим клапаном

Суть работы установки для умягчения воды ясна и по названию, но есть объяснять интереснее, то с помощью аппаратуры удаляется именно из неподготовленной воды соль и растворенные металлы. Если точнее, то кальций и магний – это соли жесткости, образующие накипь.

Важно понимать, что сам умягчитель жидкости нужно ставить везде: в частных секторах, для питьевой подготовки, на промышленных объектах и даже в котельной. Далее рассмотрим некоторые модели, их особенности.

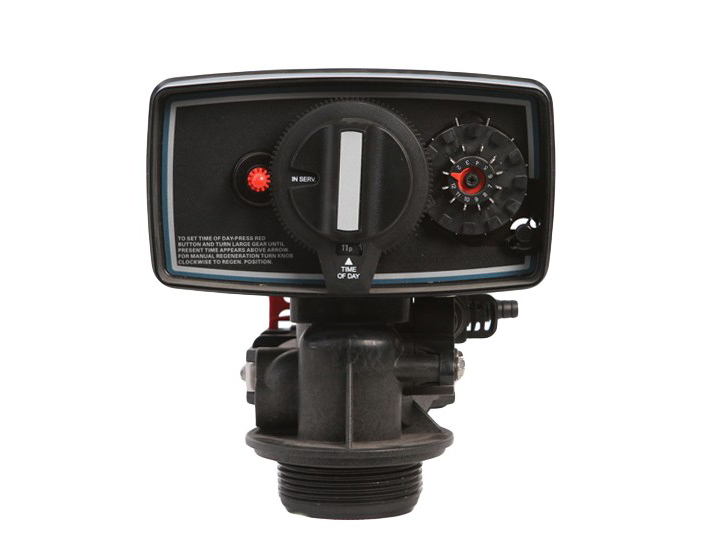

Номер 1. Клапан управления умягчения воды BNT 650t

Достаточно бюджетный клапан управления умягчения воды BNT 650t для механического умягчения жидкости, стоимостью от 6 тыс. руб. на 2019 год. Такие клапаны ставят в колонны, оснащенные фильтрующими наполнителями. Пригодны для промышленности и частного сектора.

Суть все та же – пластиковый корпус с распределением жидкости, а так же реагентом. Все это управляется механическим способом. Ставится же BNT 650t на нижнее резьбовое соединение к колонне, которая заранее имеет засыпку нужного типа.

Клапан управления умягчения воды настраивается руками, за счет шестеренок и ручек на лицевой панели. Для подачи воды есть быстросъемные коннекторы, чтобы подключить выход и вход жидкости. Эти части системы закрепляются на клипсы.

Процессом регенерации фильтрующей засыпки аэрационной колонны занимается таймер, настраиваемый ручным способом. Последний выставляется под нужный временной промежуток, и через это значение устройство автоматически переходит на регенерацию. Уже после идет обычный процесс очистки.

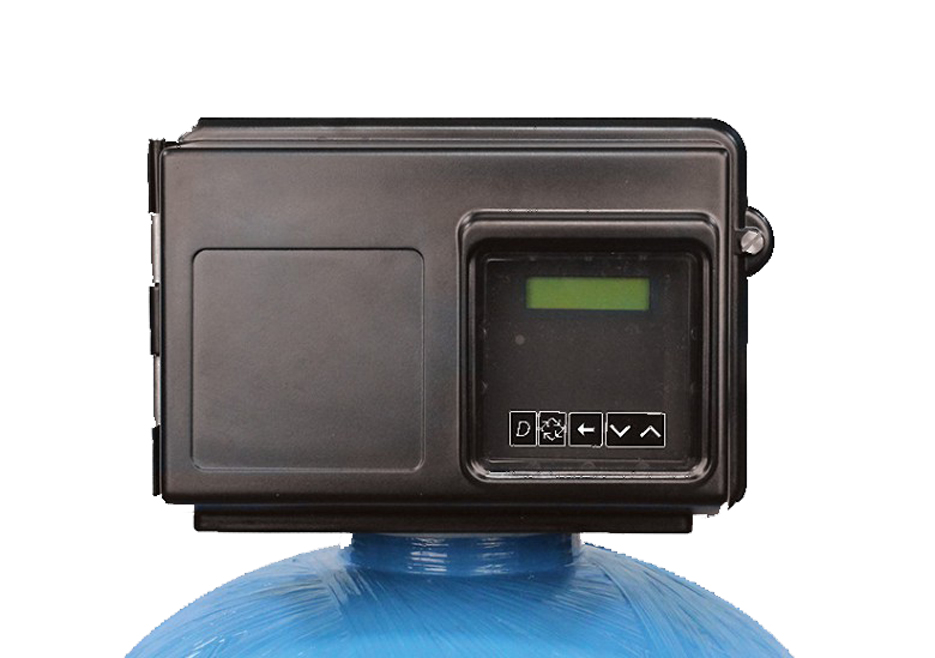

Номер 2. Fleck

Автоматический распределитель потока жидкости при процессе умягчения промышленного образца. На территории РФ устройство Fleck встречается от 25 тыс. руб. и дороже. Сам клапан же универсален, подходит для частного применения. Его не запрещено ставить на горячую воды, если подобрать нужную засыпку. Дело в том, что внутренности системы изготавливаются из латуни. Сам клапан или распределитель – это полностью автоматическое электронное устройство.

Для правильной работы промывки или же процесса регенерации есть счетчик ECO, отвечающий за учет кубометров уже очищенной мягкой жидкости.

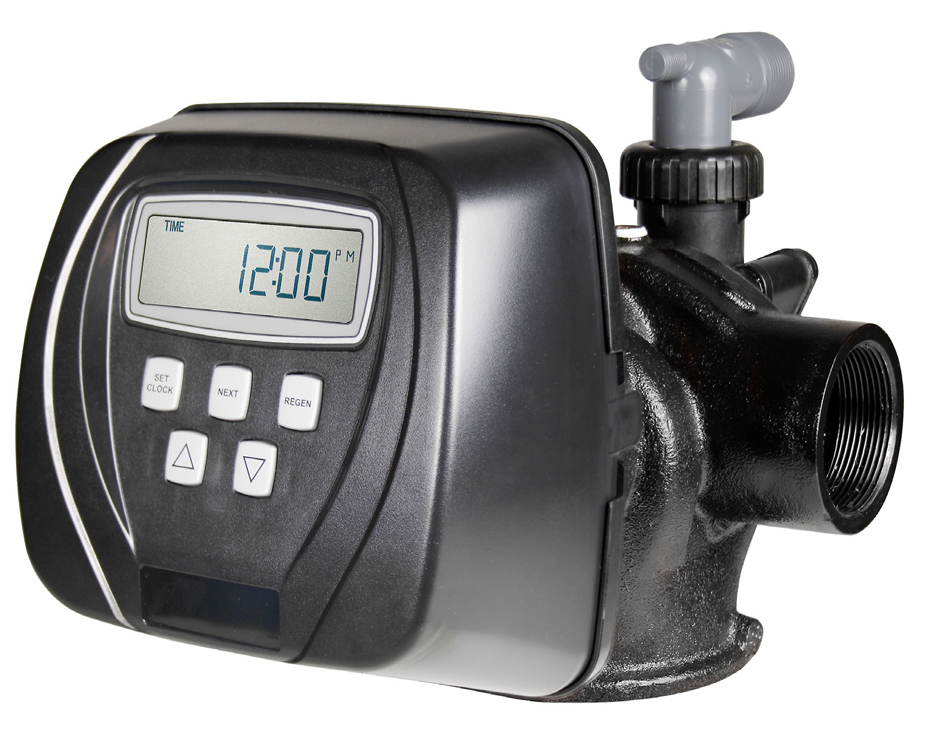

Номер 3. Clack

Аналогичный с Fleck распределитель, дающий фору строго по цене. Купить такой управляющий клапан Clack для установки можно за 18 тыс. руб. Это бесперебойное устройство для распределения потоков жидкости, нашедшее применение в частных секторах или же в промышленности. Важная особенность или отличие от конкурентов лишь в корпусе, точнее его применении. Он отлит из норила, используется и для фильтрации, и для того, чтобы умягчить воду.

В набор клапана входит:

• Корпус, где идет процесс распределения потоков;
• Блок управления;
• Реагентная емкость;
• Соединительные трубы.

Производитель гарантирует бесперебойную работу клапана и в процессе водоподготовки даже во время регенерации. Система умягчения для коттеджа устроена так, что в процессе работы 1 часть корпуса отвечает за сервис, а 2 за отдых или регенерацию. И даже когда в одном из отсеков засыпка вымывается, то автоматически продолжается умягчение воды управляющим клапаном через вспомогательный.

Клапан управления для системы умягчения воды

Клапаны управления любой марки для системы умягчения воды – это автоматической прибор из пластика, в котором проходит процесс приготовления, а также хранения состава для регенерации. Жидкость поступает в установку, проходит через засыпной материал (это высококачественная ионообменная смола Alfasoft или Lewatit). Где жесткость воды снижается за счет растворенных солей, в итоге жидкость меняет состав. Такой процесс реален, если осуществляется замена ионов магния и кальция. В засыпном материале эти элементы заменяются на ионы натрия.

Автоматический режим работы подразумевает начало регенерации в том случае, когда засыпка (смола) снижает способность к регенерации. Клапан сам определяет этот момент, и при плохой обработке воды на умягчение, запускает обратную промывку, т.е. регенерацию.

Данная функция выполняется от объема обработанной жидкости, проще сказать по счетчику. Но, чтобы наверняка знать возможности засыпного материала, необходимо изучить следующие показатели:

• Параметры смол;
• Загрязненность жидкости;
• Ежедневный расход.

Чтобы клапан управления для системы умягчения воды начал процесс регенерации, срабатывает расходометр. Когда же обработка смолы запущена, то в саму систему поступает раствор из воды, в состав которой входит высокоочищенная поваренная соль. Это важно, по-другому не заменить уже осевший магний и кальций на ионы натрия. Все это заканчивается вымыванием загрязнений из системы в дренаж.
